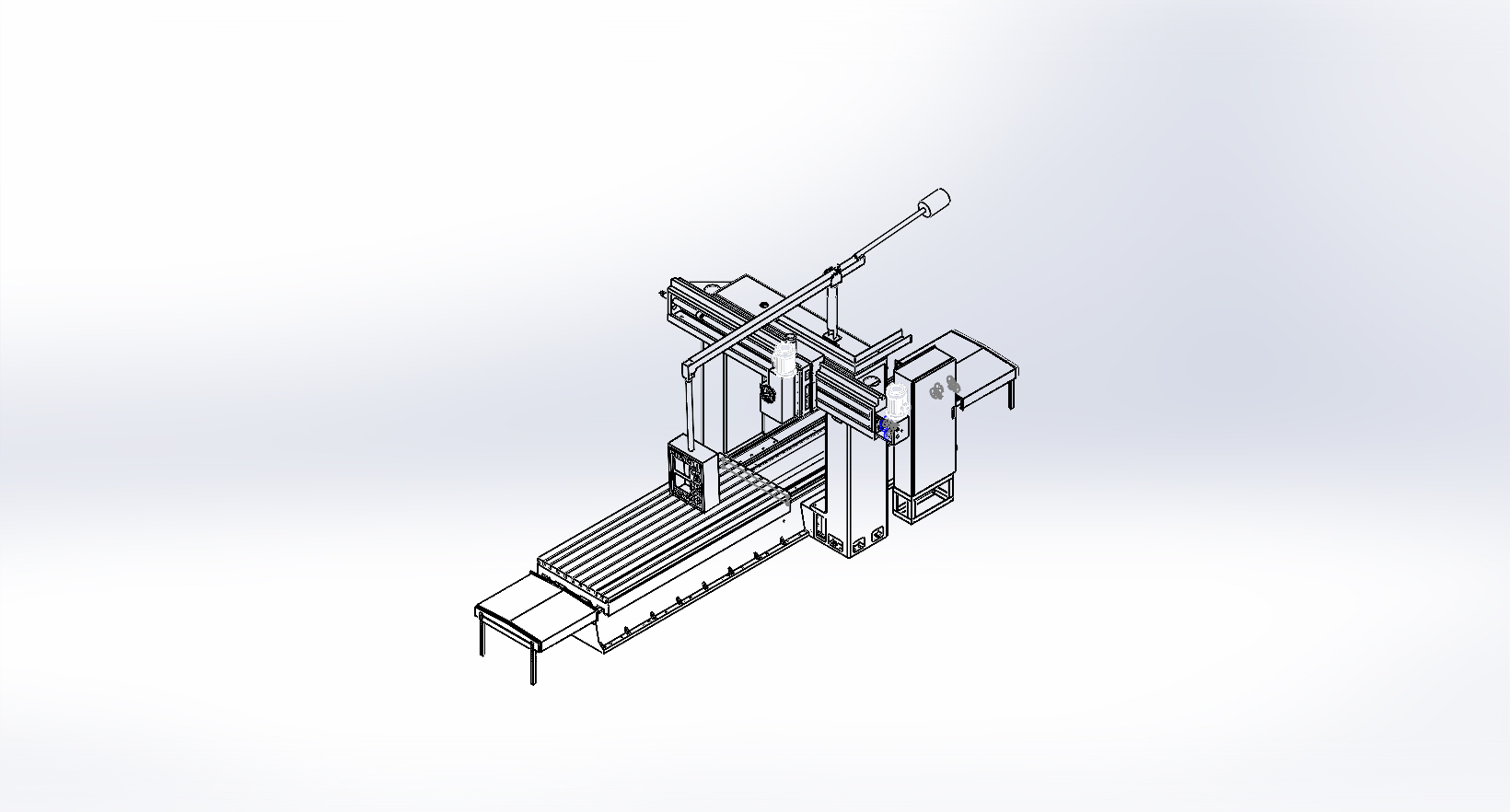

龍門定樑銑床(CPL系列)
產品型錄下載
| 內容項目 / 機型 | 單位 | CPL-1500 | CPL-2000 | CPL-2500 | CPL-3000 |
|---|---|---|---|---|---|
| X軸行程 | mm | 2,000~10,000 | 3,000~10,000 | 3,000~10,000 | 3,000~10,000 |
| Y軸行程 | mm | 1,850 | 2,350 | 2,850 | 3,350 |
| Z軸行程 | mm | 500 mm | |||
| 主軸鼻端至工作台面距離 | mm | 500 (Max.) | |||
| 立柱最大寬度(門寬) | mm | 1,600 | 2,100 | 2,600 | 3,100 |
| 工作台寬度 | mm | 1,200 | 1,600 | 2,000 | 2,500 |
| 工作台長度 | mm | 2,000~6,000 | 3,000~6,000 | 3,000~6,000 | 3,000~6,000 |
| T型槽溝 | mm | 22 × 38 | |||
| X軸快速進給速度 | mm / min | 6,000 | 4,000 | 4,000 | 3,000 |
| Y.Z軸快速進給速度 | mm / min | 3,000 | 2,400 | ||
| 切削進給速度 | mm / min | 20 ~ 2,000 | |||
| 立銑頭 | - | 1組 (左立銑為選購件) | |||
| 主軸馬達 | kw / HP | 7.5kW/10HP×4P ~ 11kW/15HP×4P (依訂單選項) | |||
| 銑刀最大直徑 | mm | Φ150 | |||
| 主軸孔端斜度 | - | N.T. 50# | |||
| 主軸端外徑 | mm | Φ128.57 | |||
| 標準型主軸轉速(50C/S) | rpm | 66 ~ 660 rpm (依銑頭型式多段可調) | |||
| 標準型主軸轉速(60C/S) | rpm | 80 ~ 800 rpm (依銑頭型式多段可調) | |||
| 上下移動距離 | mm | 300 ~ 600 (依銑頭型式) | |||
| 標準附件： | 特殊配備 (選購件)： |
|---|---|
| 1. X軸滾珠傳動系統 | 1. NC控制系統 Mitsubishi / Fanuc |
| 2. X軸鍍鋅伸縮護罩 | 2. 左立銑頭 |
| 3. Y軸滾珠螺桿 | 3. 90°度銑頭 |
| 4. Y軸伸縮防塵罩 | 4. 手動脈波產生器 |
| 5. 自動集中潤滑系統 | 5. 風壓鎖刀 (BT-50) |
| 6. 工具箱 | 6. 光學尺及數值顯示系統 |
| 7. 空氣冷卻噴嘴 |
